Типовые проекты: Жилые дома

В этом разделе представлен каталог типовых серий модульных зданий, их размеры и комплектация, с описанием, планами и чертежами.

В каталоге – АБК и штабы строительства, вахтовые поселки, жилые дома, логистические комплексы, объекты дорожно‑транспортной инфраструктуры, общежития, офисы, ФАПы, столовые, санитарные строения и т. д.

Готовые проекты модульных и каркасных зданий соответствуют всем необходимым санитарным, пожарным требованиям, СНиПам.

Мы можем предложить уже готовый дизайн-проект, изготовить модульные конструкции, доставить их на объект, провести монтаж, пусконаладочные работы (в срок до 8 дней).

Все объекты АБК и Штабы строительства Вахтовые посёлки Жилые дома Здравоохранение Объекты для агропромышленного комплекса Офисные здания Пищевая промышленность Промышленность Спецобъекты

Вахтовый поселок

от ₽ 38 000 м²

Назначение Комплекс зданий для работы и проживания сотрудников предприятия и ИТР

Размеры Общежитие на 188 мест: 45130 х 14955 мм (2 этажа)
Общежитие на 50 мест для ИТР: 34220 х 14955 мм (1 этаж)
Столовая на 70 мест: 34220 х 12510 мм (1 этаж)
Санитарно-бытовой комплекс на 17 мест: 10500 х 12390 мм (1 этаж)
Административно-бытовой корпус: 14660 х 12390 мм (2 этажа)

Количество блок-контейнеров Для общежития на 188 мест
6250 х 2435 мм — 32 шт.
6520 х 3000 мм — 4 шт.
7325 х 2435 мм — 4 шт.
7890 х 2435 мм — 2 шт.

Для общежития на 50 мест для ИТР
6250 х 2435 мм — 28 шт.
7325 х 2435 мм — 4 шт.
4880 х 2 435 мм — 1 шт.

Для столовой на 70 мест
6250 х 2435 мм — 28 шт.

Для санитарно-бытового комплекса на 17 мест
5055 х 2435 мм — 7 шт.
7325 х 2435 мм — 7 шт.

Для административно-бытового корпуса
5055 х 2435 мм — 6 шт.
7325 х 2435 мм — 6 шт.

Срок реализации 5 месяцев

Общежитие (вариант № 4)

от ₽ 38 000 м²

Назначение Для постоянного проживания

Размеры 75240 х 15000 х 3100 мм

Количество блок-контейнеров 6000 х 3000 мм, Hвн = 3100 мм — 25 шт.
9000 х 3000 мм, Hвн = 3100 мм — 25 шт.

Особенности конструкции С общей рамой перекрытия, горизонтальная раскладка панелей (наружная), двускатная кровля

Комплектация Блок-контейнеры, сэндвич-панели, двускатная кровля, внешняя лестница двухмаршевая пожарная (левая), крыльцо 1700 х 1550 мм

Планировочное решение

Общежитие (поставка рам и стоек)

от ₽ 38 000 м²

Назначение Для постоянного проживания сотрудников

Размеры Общие габариты: 24440 х 41555 мм
Высота: 2900 мм
Толщина рам: 200 мм

Количество блок-контейнеров 2435 х 7325 мм — 62 шт.
2435 х 4880 мм — 7 шт. (коридорные)
2435 х 7325 мм — 1 шт. (коридорный)

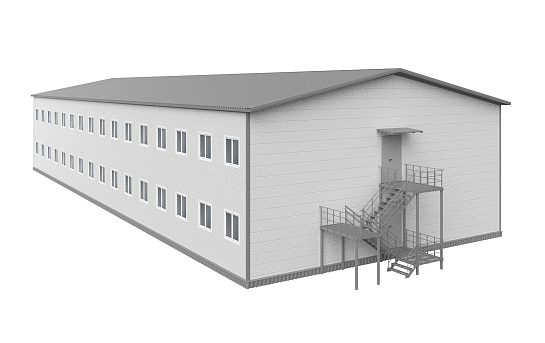

Общежитие на 100 человек

от ₽ 38 000 м²

Назначение Постоянное проживание сотрудников

Размеры 15000 х 39000 мм (площадь каждого этажа)

Количество блок-контейнеров 4880 х 3000 х 2600 мм — 16 шт.
6055 х 2435 х 2600 мм — 64 шт.

Комплектация Блок-контейнеры, сэндвич-панели, двухскатная кровля, окна, двери, лестницы, крыльца

Сроки изготовления До 45 рабочих дней

Планировочное решение

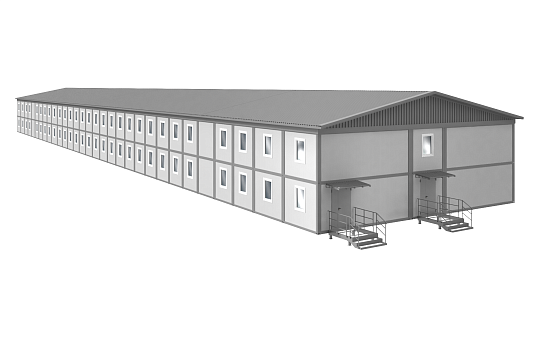

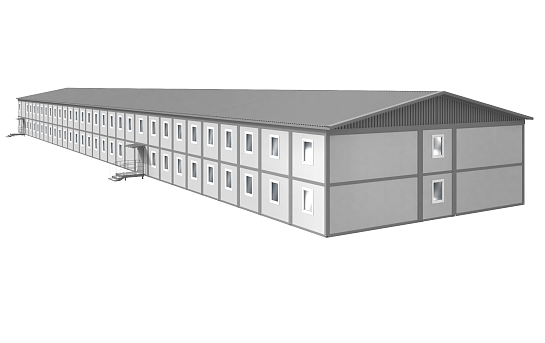

Общежитие на 177 мест

от ₽ 38 000 м²

Назначение Для постоянного проживания рабочего персонала

Размеры 71080 х 14420 мм, 3074,92 кв. м

Количество блок-контейнеров Блок-контейнеры в трехэтажном исполнении:
4810 х 2400 мм — 1 шт. (коридорный)
6000 х 2400 мм — 54 шт.
6000 х 3000 мм — 2 шт. (лестничные)
6000 х 3000 мм — 2 шт.
7220 х 2400 мм — 4 шт. (коридорные)
7820 х 2400 мм — 2 шт. (коридорные)

Комплектация Блок-контейнеры, двускатная кровля, крыльца, лестницы, инженерные сети

Сроки строительства 120 календарных дней

Планировочное решение

Общежитие на 200 человек

от ₽ 38 000 м²

Назначение Для постоянного проживания сотрудников

Размеры 15000 х 68000 мм (площадь каждого этажа)

Количество блок-контейнеров 3000 х 2435 х 2600 мм — 2 шт.
4880 х 2435 х 2600 мм — 22 шт.
5445 х 2435 х 2600 мм — 4 шт.
6055 х 2435 х 2600 мм — 96 шт.
6055 х 3000 х 2600 мм — 12 шт.

Комплектация Блок-контейнеры, сэндвич-панели, двухскатная кровля, лестницы, крыльца, окна, двери

Сроки строительства До 50 рабочих дней

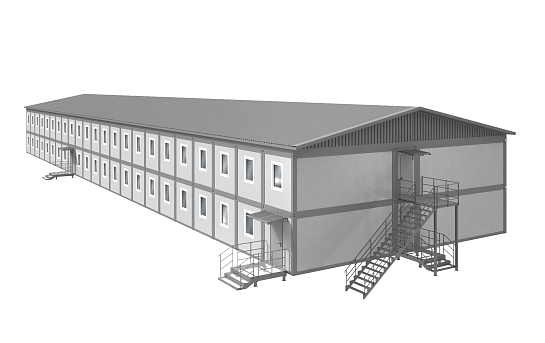

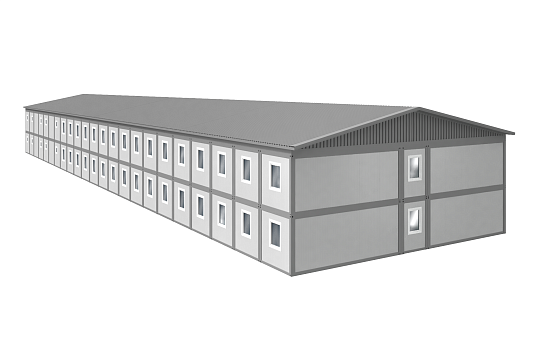

Общежитие на 250 мест

от ₽ 38 000 м²

Назначение Для постоянного проживания сотрудников

Размеры 56225 х 13970 мм, 1570,93 кв. м

Количество блок-контейнеров Блок-контейнеры в двухэтажном исполнении:
6055 х 2435 мм — 22 шт.
8000 х 2435 мм — 22 шт.
6055 х 3000 мм — 1 шт. (лестничный)
8000 х 3000 мм — 1 шт.

Комплектация Блок-контейнеры, двускатная кровля, крыльца, лестницы, инженерные сети (ЭОМ, ОВ, ВК, АПС)

Сроки строительства 120 календарных дней

Планировочное решение

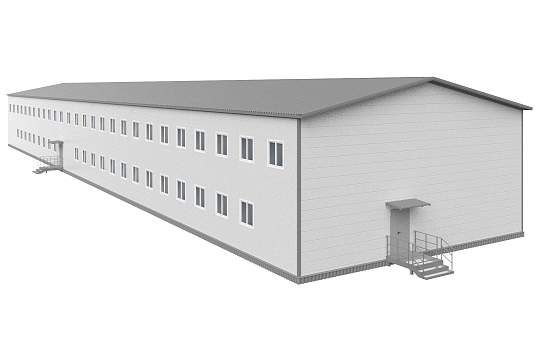

Общежитие на 300 человек

от ₽ 38 000 м²

Назначение Для постоянного проживания сотрудников

Размеры 15000 х 68000 мм (площадь каждого этажа)

Количество блок-контейнеров 3000 х 2435 х 2600 мм — 2 шт.
4880 х 2435 х 2600 мм — 22 шт.
5445 х 2435 х 2600 мм — 4 шт.
6055 х 2435 х 2600 мм — 96 шт.
6055 х 3000 х 2600 мм — 12 шт.

Комплектация Блок-контейнеры, сэндвич-панели, двухскатная кровля, лестницы, крыльца, окна, двери

Сроки строительства До 50 рабочих дней

Планировочное решение

Казарма

от ₽ 38 000 м²

Назначение Здания для постоянного проживания и работы служащих

Размеры ОП (П-образное): 1890 кв. м
УВО1 (2 этажа): 1152 кв. м, 12000 × 48000 мм
УВО2 (2 этажа): 1224 кв. м, 12000 × 51000 мм

Количество блок-контейнеров Одноэтажные блок-контейнеры для ОП:
6990 × 2990 мм — 10 шт.
5990 × 2990 мм — 15 шт.
5990 × 2000 мм — 17 шт.
4990 × 2990 мм — 80 шт.
2990 × 2000 мм — 1 шт.

Двухэтажные блок-контейнеры для УВО1:
5990 × 2000 мм — 8 шт. (коридорные)
4990 × 2990 мм — 31 шт.
4990 × 2990 мм — 1 шт. (лестничный)

Двухэтажные блок-контейнеры для УВО1:
5990 × 2000 мм — 8 шт. (коридорные)
2990 × 2000 мм — 1 шт. (коридорный)
4990 × 2990 мм — 33 шт.
4990 × 3000 мм — 1 шт. (лестничный)

Комплектация Блок-контейнеры, сэндвич-панели, двухскатная кровля

Планировочное решение
