Типовые проекты

В этом разделе представлен каталог типовых серий модульных зданий, их размеры и комплектация, с описанием, планами и чертежами.

В каталоге – АБК и штабы строительства, вахтовые поселки, жилые дома, логистические комплексы, объекты дорожно‑транспортной инфраструктуры, общежития, офисы, ФАПы, столовые, санитарные строения и т. д.

Готовые проекты модульных и каркасных зданий соответствуют всем необходимым санитарным, пожарным требованиям, СНиПам.

Мы можем предложить уже готовый дизайн-проект, изготовить модульные конструкции, доставить их на объект, провести монтаж, пусконаладочные работы (в срок до 8 дней).

Все объекты АБК и Штабы строительства Вахтовые посёлки Жилые дома Здравоохранение Объекты для агропромышленного комплекса Офисные здания Пищевая промышленность Промышленность Спецобъекты

Административно бытовое здание (Вариант №1)

Тип здания Временное

Размеры 46060 мм х 14520 мм х 2900мм

Количество блок контейнеров 5410 мм х 2500 мм, Hвн=2900 мм - 7шт
6000 мм х 2700 мм, Hвн=2900 мм - 34шт
8120 мм х 2500 мм, Hвн=2900 мм - 1шт

Используемые рамы, тип раскладки панелей, тип крыши С общей рамой перекрытия
Горизонтальная, наружняя
Двухскатная

Сроки строительства Блок-контейнеры, Сэндвич-панели, Двухскатная кровля, Крыльца

Планировочное решение

Административно бытовое здание (Вариант №2)

Тип здания Общественные

Назначение Работа сотрудников

Количество блок контейнеров 2х этажный - 6055мм х 2435 мм — 176 шт
3х этажный - 6055мм х 2435 мм — 136 шт
3х этажный - 7325мм х 2435 мм — 14 шт
3х этажный - 4880мм х 2435 мм — 1 шт

Используемые рамы, тип раскладки панелей, тип крыши С общей рамой перекрытия
Внутренняя вертикальная
2-х скатная

Комплектация Блок-модули,
Окна,
Двери,
2-х скатная кровля.

Планировочное решение

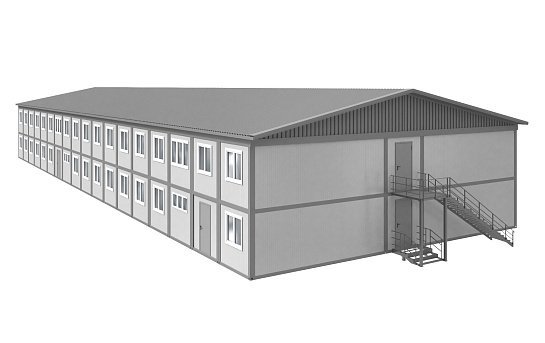

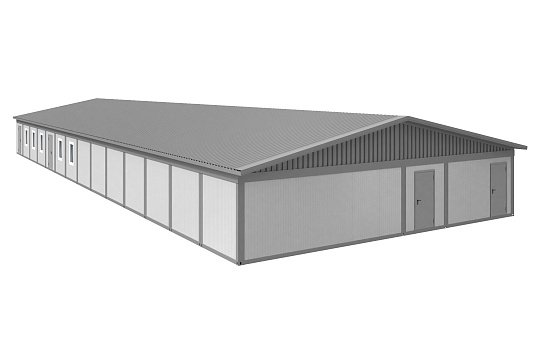

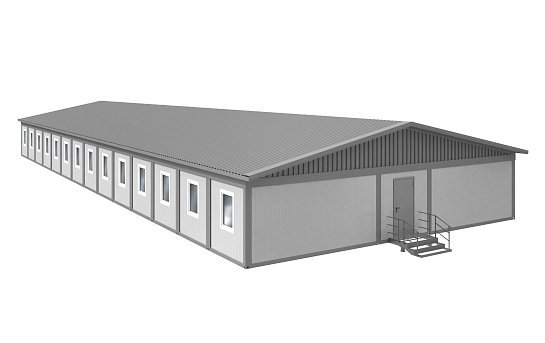

Вахтовый поселок

Тип здания Временный

Назначение Для работы и проживания сотрудников

Размеры Общежитие на 188 мест,
размер объекта - 45 130 х 14 955 мм, 2 этажа
Общежитие на 50 мест для ИТР,
размер объекта - 34 220 х 14 955 мм, 1 этаж
Столовая 70 мест,
размер объекта - 34 220 х 12 510 мм, 1 этаж
Санитарно-бытовой комплекс 17,
размер объекта - 10 500 х 12 390 мм, 1 этаж
Административно-бытовой корпус,
размер объекта - 14 660 х 12 390 мм, 2 этажа

Комплектация Общежитие на 188 мест,
6 250 х 2 435 мм, использовано контейнеров - 32 шт
6 520 х 3 000 мм, использовано контейнеров - 4 шт
7 325 х 2 435, использовано контейнеров - 4 шт
7 890 х 2 435 мм, использовано контейнеров - 2 шт

Общежитие на 50 мест для ИТР,
6 250 х 2 435 мм, использовано контейнеров - 28 шт
7 325 х 2 435 мм, использовано контейнеров - 4 шт
4 880 х 2 435 мм, использовано контейнеров -  1 шт

Столовая 70 мест,
6 250 х 2 435 мм, использовано контейнеров 28 шт

Санитарно-бытовой комплекс 17,
5 055 х 2 435 мм, использовано контейнеров 7 шт
7 325 х 2 435 мм, использовано контейнеров 7 шт

Административно-бытовой корпус,
5 055 х 2 435 мм, использовано контейнеров 6 шт
7 325 х 2 435 мм, использовано контейнеров 6 шт

Срок реализации 5 месяцев

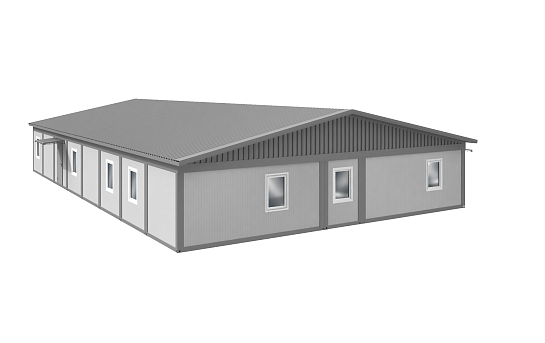

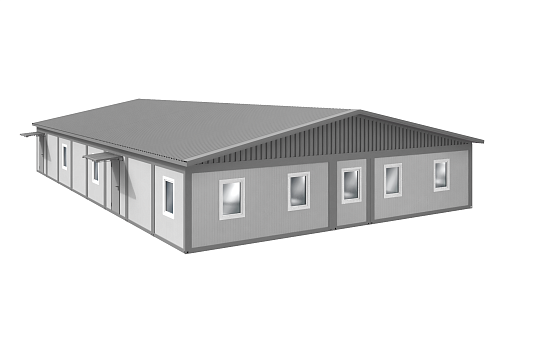

Лаборатория

Тип здания

Сельскохозяйственные

Размеры

21290 мм х 12215 мм х 3000 мм

Количество блок контейнеров

4880 мм х 2435 мм, Hвн=3000 мм 10шт
5445 мм х 2435 мм, Hвн=3000 мм 5шт
6055 мм х 2435 мм, Hвн=3000 мм 5шт

Используемые рамы, тип раскладки панелей, тип крыши

С общей рамой перекрытия
Горизонтальная, наружняя
2-х скатная

Планировочное решение

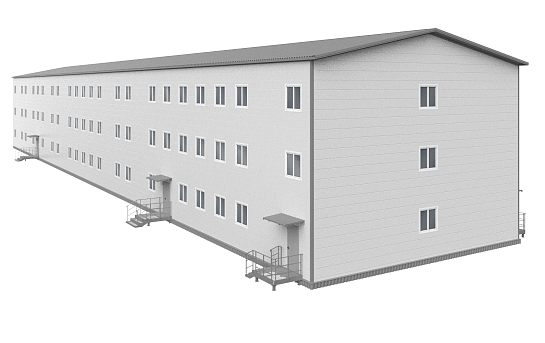

Общежитие (поставка рам и стоек)

от ₽ 22000 м²

Тип здания Постоянный

Назначение Для проживания сотрудников

Размеры Общие размеры 24 440 мм х 41 555 мм
Высота 2 900 мм
Толщина рам 200 мм

Количество блок контейнеров 1й тип одно этажного - 2435 х 7325 мм - 62 шт
2й тип одно этажного - 2435 х 4880 мм - 7 шт (коридор)
3й тип одно этажного - 2435 х 7325 мм - 1 шт (коридор)

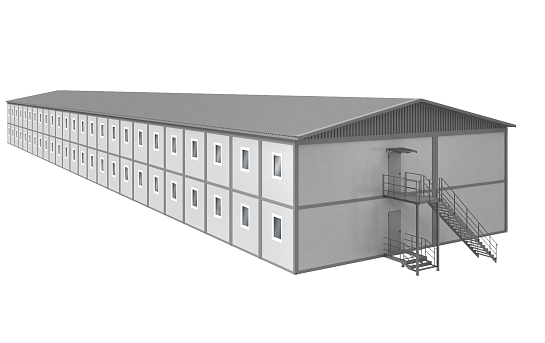

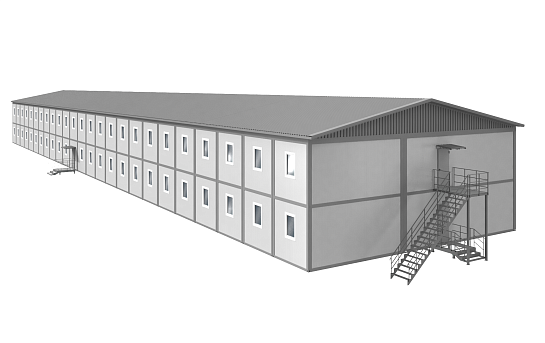

Общежитие №4

Тип здания

Общежитие

Назначение

Жилое

Размеры 75240 мм х 15000 мм х 3100 мм

Количество блок контейнеров 6000 мм х 3000 мм, Hвн=3100 мм 25шт.
9000 мм х 3000 мм, Hвн=3100 мм 25шт.

Используемые рамы, тип раскладки панелей, тип крыши С общей рамой перекрытия
Горизонтальная, наружняя
2-х скатная

Комплектация Блок-контейнеры,
Сэндвич-панели,
Двухскатная кровля,
Внешняя лестница Двухмаршевая/Пожарная/Левая,
Крыльцо 1700 мм х 1550 мм

Планировочное решение

Общежитие на 100 человек

Тип здания Жилое

Назначение Проживание сотрудников

Размеры 15 000 мм х 39 000 мм - 1 этаж
15 000 мм х 39 000 мм - 2 этаж

Количество блок контейнеров 4880 мм х 3000 мм х 2600 мм - 16 шт.
6055 мм х 2435 мм х 2600 мм - 64 шт.

Комплектация Блок-контейнеры, сэндвич-панели, двухскатная кровля, окна, двери, лестницы, крыльца.

Сроки строительства Срок изготовления - до 45 рабочих дней.

Планировочное решение

Общежитие на 177 мест

Тип здания Жилое

Размеры Габаритные размеры 71 080 х 14 420 мм
Sздания = 3 074,92 м2

Количество блок контейнеров Блок-контейнера в трех этажном (рама основания / межэтажная рама / межэтажная рама / рама покрытия) исполнении:
4 810 х 2 400 мм — 1 шт (коридорный)
6 000 х 2 400 мм — 54 шт (жилой и другого назначения)
6 000 х 3 000 мм — 2 шт (лестничный)
6 000 х 3 000 мм — 2 шт (напротив лестничного, жилой и другого назначения)
7 220 х 2 400 мм — 4 шт (коридорный)
7 820 х 2 400 мм — 2 шт (коридорный)

Комплектация Проектирование
Здание
Кровля
Крыльца
Лестницы
Инженерные сети
Доставка
Монтаж

Сроки строительства 120 календарных дней

Планировочное решение

Общежитие на 250 мест

Тип здания Жилое

Назначение Проживание сотрудников

Размеры Габаритные размеры 56 225 мм х 13 970 мм Sздания = 1 570,93 м2

Количество блок контейнеров Блок-контейнера в двух этажном (рама основания / межэтажная рама / рама покрытия) исполнении:
6 055 мм х 2 435 мм - 22 шт
8 000 мм х 2 435 мм - 22 шт
6 055 мм х 3 000 мм - 1 шт (лестничный)
8 000 мм х 3 000 мм - 1 шт

Комплектация Проектирование (Стадия "Р")
Здание
Кровля
Крыльца
Лестницы
Инженерные сети (ЭОМ, ОВ, ВК, АПС)

Сроки строительства 120 календарных дней

Планировочное решение

Общежитие на 300 человек

Тип здания Жилое

Назначение Проживание сотрудников

Размеры

15 000мм х 68 000мм - 1 этаж

15 000мм х 68 000мм - 2 этаж

Количество блок контейнеров

3000 х 2435 х 2600мм - 2 шт

4880 х 2435 х 2600мм - 22 шт
5445 х 2435 х 2600мм - 4 шт
6055 х 2435 х 2600мм - 96 шт
6055 х 3000 х 2600мм - 12 шт

Комплектация

Блок-контейнеры,
сэндвич-панели,
двухскатная кровля,
лестницы,
крыльца,
окна,
двери.

Сроки строительства Срок изготовления - до 50 рабочих дней

Планировочное решение
