Каркасные здания рамного типа под двускатную кровлю

Проектирование · производство · продажа · монтаж

Типовые проекты

Мы можем предложить уже готовый дизайн-проект, изготовить модульные конструкции, доставить их на объект, провести монтаж, пусконаладочные работы (в срок до 8 дней).

Административно-бытовое здание (вариант № 1)

Подробнее

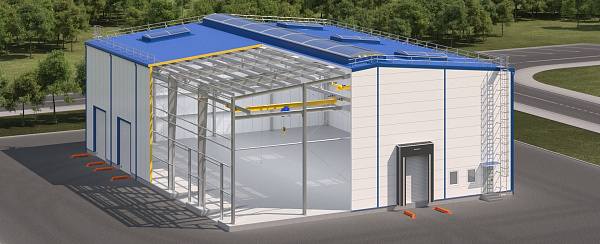

Концерн DoorHan выполняет полный спектр работ по проектированию и производству каркасных зданий рамного типа под двускатную кровлю. Такие сооружения широко применяются на объектах производственного, складского, сельскохозяйственного, логистического, спортивного и торгового назначения.

Возведение каркасных зданий на основе рам двутаврового сечения с переменной высотой стенки является одной из наиболее эффективных технологий строительства. Они отличаются простотой и высокой скоростью монтажа, более низкой высотой ригеля по сравнению с ферменным каркасом. Детальная проработка комплектующих с использованием современных средств проектирования и комплексная поставка материалов позволяют поддержать требуемый темп строительства и обеспечить его выгодную стоимость.

Завод полнокомплектных зданий концерна DoorHan расположен в Можайском городском округе. Суммарная площадь двух очередей завода составляет 65 500 м². Профильными направлениями предприятия являются производство металлоконструкций различной степени сложности (полнокомплектных и блочно-модульных зданий, мостовых конструкций, стеновых и кровельных сэндвич-панелей с минеральной ватой) и горячее цинкование крупно- и мелкогабаритных изделий.

Каркас здания решен в виде несущей однопролетной, либо многопролетной стальной рамы из сварных двутавров переменного сечения. По торцам здания устанавливаются сварные стропильные балки, опи рающиеся на торцевые стойки. Жесткость торцевых стен обеспечивается системой вертикальных связей и распорок.

Прогоны кровли и стен выполнены по неразрезной схеме из гнутых оцинкованных Z-образных профилей с цинковым покрытием 275 г/м². Шаг кровельных прогонов определяется в процессе проектирования, шаг стеновых прогонов — несущей способностью применяемого стенового ограждения и величиной действующих ветровых нагрузок, в соответствии с расположением окон, ворот и других проемов.

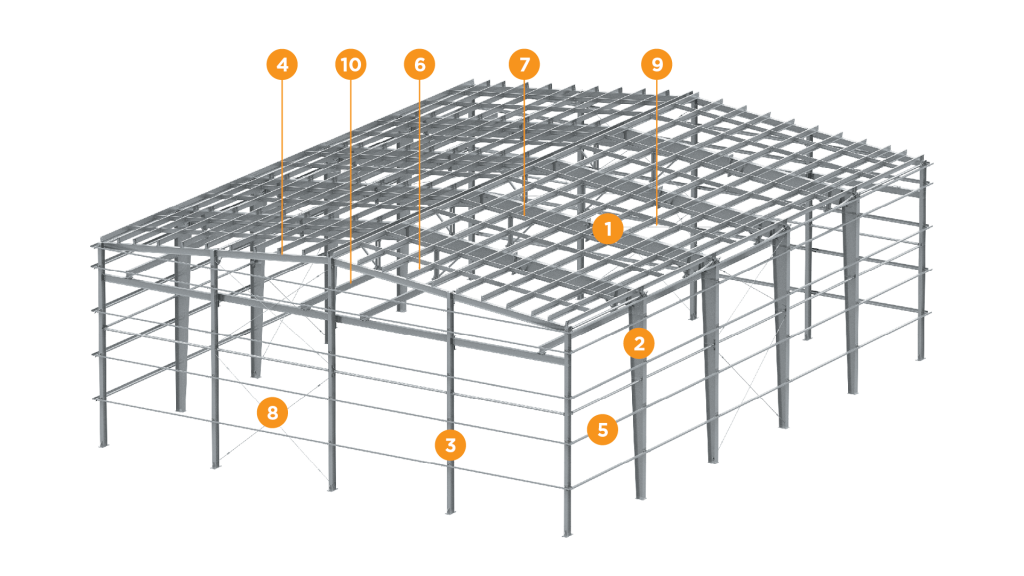

1. Ригель
2. Колонна
3. Стойка торцевой рамы
4. Балка торцевой рамы
5. Прогон стеновой
6. Прогон кровельный
7. Распорки прогонов
8. Связь вертикальная
9. Связь горизонтальная
10. Монорельс

Устойчивость и геометрическая неизменяемость здания обеспечивается в поперечном направлении конструкциями несущих рам, в продольном — системой вертикальных связей и распорок. Жесткость покрытия обеспечивается системой горизонтальных связей и распорок. Горизонтальные и вертикальные связи по каркасу и фахверку могут быть гибкими (при использовании круглой стали с предварительным натяжением) или жесткими (в случае использования прокатных профилей без предварительного натяжения). Распорки между рамами — одно- или двухветвевые решетчатого типа.

Все заводские соединения — сварные, монтажные соединения — на обычных или высокопрочных болтах.
