Каркасные здания ферменного типа под плоскую кровлю

Проектирование · производство · продажа · монтаж

Сфера применения стандартных зданий ферменного типа включает все ниши рынка быстровозводимых конструкций: склады, ангары, производственные цеха, выставочные и торговые павильоны, спортивные и другие инфраструктурные объекты.

Каркасные здания ферменного типа отличаются простотой и высокой скоростью монтажа, наличием пространства для коммуникаций, возможностью применения в зданиях с II степенью огнестойкости без дополнительных мероприятий по огнезащите покрытия. Детальная проработка комплектующих с использованием современных средств проектирования и комплексная поставка материалов позволяют поддержать требуемый темп строительства и обеспечить его выгодную стоимость.

Завод полнокомплектных зданий концерна DoorHan расположен в Можайском городском округе. Суммарная площадь двух очередей завода составляет 65 500 м². Профильными направлениями предприятия являются производство металлоконструкций различной степени сложности (полнокомплектных и блочно-модульных зданий, мостовых конструкций, стеновых и кровельных сэндвич-панелей с минеральной ватой) и горячее цинкование крупно- и мелкогабаритных изделий.

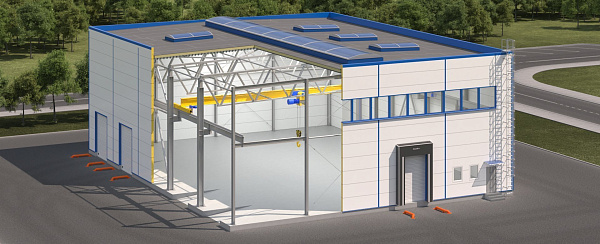

Каркас здания решен в виде несущей однопролетной либо многопролетной стальной рамы из стропильных/подстропильных ферм трубчатого сечения. Стропильные фермы изготовлены из труб прямоугольного и квадратного сечений с опиранием на верхний пояс. Опирание стропильных ферм на колонны выполнено шарнирным соединением. По торцам здания устанавливаются сварные стропильные балки, опирающиеся на торцевые стойки. Жесткость торцевых стен обеспечивается системой вертикальных связей и распорок.

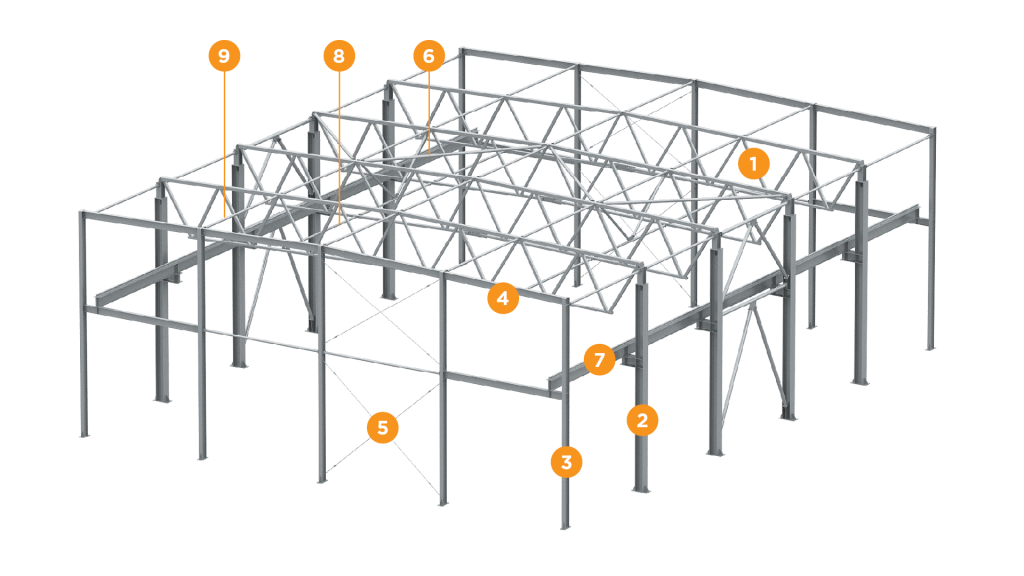

1. Стропильная ферма
2. Колонна
3. Стойка торцевой рама
4. Балка торцевой рамы
5. Связь вертикальная
6. Связь горизонтальная
7. Подкрановая балка
8. Распорки по нижнему поясу фермы
9. Распорки по верхнему поясу фермы

Устойчивость и геометрическая неизменяемость здания в поперечном направлении обеспечивается собственной жесткостью колонн, защемленных в фундамент, в продольном — системой вертикальных связей и распорок. Жесткость покрытия обеспечивается системой горизонтальных связей и распорок. Горизонтальные и вертикальные связи по каркасу и фахверку могут быть гибкими (при использовании круглой стали с предварительным натяжением) или жесткими (в случае использования прокатных профилей без предварительного натяжения). Распорки между рамами — одно- или двухветвевые решетчатого типа.

Все заводские соединения — сварные; монтажные соединения — на обычных и высокопрочных болтах.

Качество продукции подтверждено соответствующими сертификатами

Возможно Вас заинтересуют другие типы зданий:

• Каркасные здания по индивидуальным проектам
• Промышленные комплексы
• Каркасные здания

Типовые проекты

Мы можем предложить уже готовый дизайн-проект, изготовить модульные конструкции, доставить их на объект, провести монтаж, пусконаладочные работы (в срок до 8 дней).

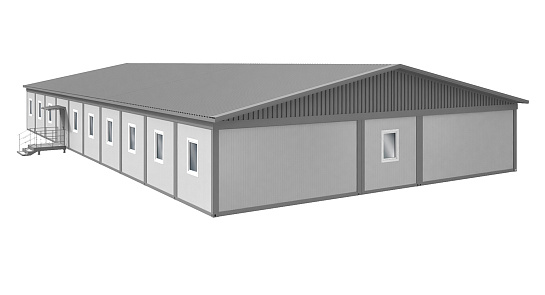

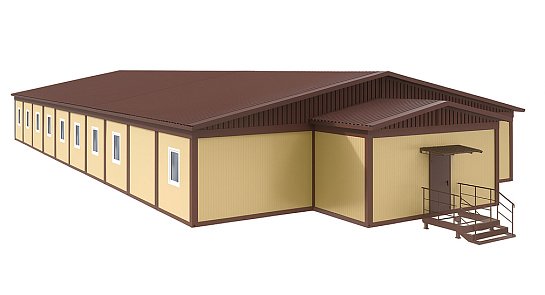

Административно-бытовое здание (вариант № 1)

Подробнее

Административно-бытовое здание (вариант № 2)

Подробнее

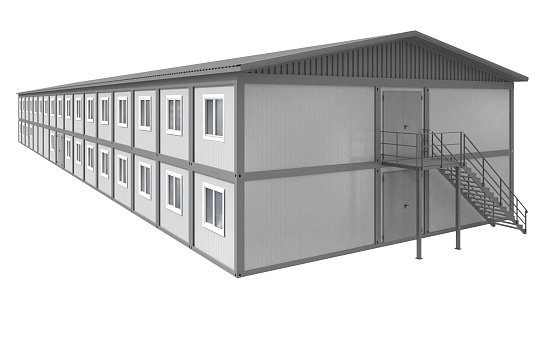

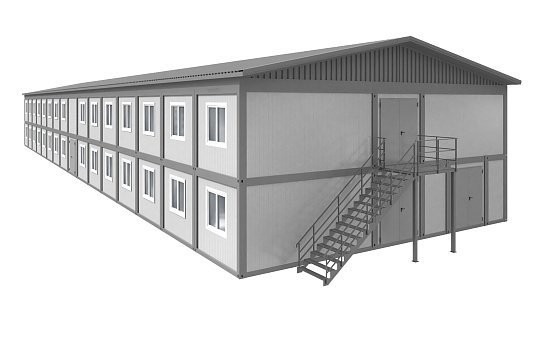

Казарма
