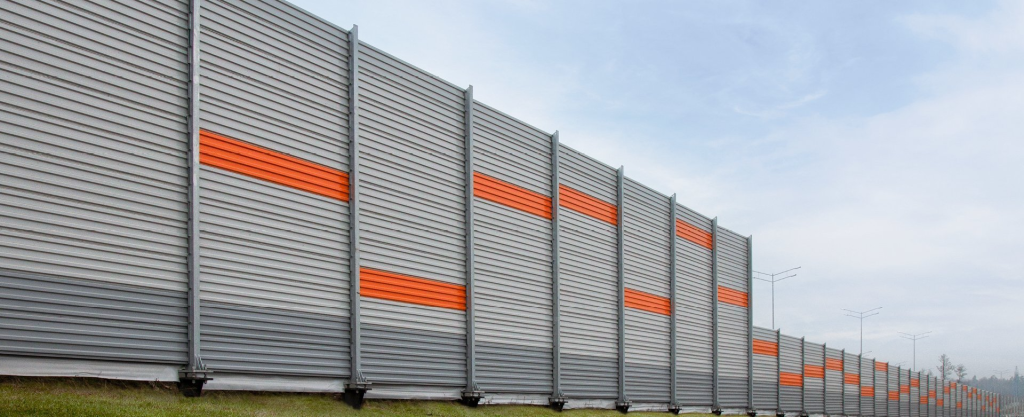

Проектирование шумозащитных экранов: расчет звукоизоляции, строительные нормы и комплекты DoorHan

Транспортные развязки, скоростные шоссе и производственные площадки создают звуковое давление, превышающее санитарные пределы. Постоянный гул снижает безопасность персонала промышленных предприятий и приводит к жалобам жителей близлежащих кварталов. Превышение допустимого уровня шума грозит девелоперам штрафами надзорных органов, предписаниями прокуратуры и срывом ввода объектов в эксплуатацию.

Типовые заборы и глухие ограждения не решают задачу, так как звуковая волна огибает плоские преграды. Для надежной защиты селитебных территорий необходимо инженерное проектирование шумозащитных экранов с расчетным моделированием акустического поля. Точный расчет дифракции позволяет локализовать источник звука и снизить звуковое давление на 20–30 дБ.

Концерн DoorHan выполняет комплексный цикл работ: от построения акустических карт до выпуска готовых сборных комплектов.

Нормативная база и требования государственной экспертизы

Разработка проектной документации для шумозащитных сооружений в дорожном и промышленном строительстве подчиняется строгим регламентам. Недочеты в расчете аэродинамической парусности или коэффициента звукопоглощения приводят к отказу в согласовании проектной документации Главгосэкспертизой.

Конструкции DoorHan проектируются в полном соответствии с действующими нормативами:

• СП 51.13330.2011 «Защита от шума»: устанавливает нормы допустимого звукового давления для жилой застройки и рабочих мест в дневное и ночное время.
• СТО АВТОДОР 2.9-2014: регламентирует отраслевые стандарты прочности, устойчивости к ветровым нагрузкам и безопасности барьеров на скоростных трассах.
• Государственные строительные нормы и правила: определяют методики испытаний акустических панелей и требования к фундаментам на буронабивных сваях.

Экспертный факт: Заводские испытания подтверждают характеристики звукопоглощения и механической прочности конструкций при ветровом давлении до 1,2 кПа. Это гарантирует согласование проектной документации в органах государственной экспертизы с первого раза.

Акустический расчет и трехмерное моделирование карт шума

Проектирование шумозащитных экранов начинается с детального акустического аудита. Инженеры исследуют частотный спектр шума в диапазоне от 250 до 4 000 Гц, фиксируют преобладающие пики звукового давления и изучают топографические особенности участка.

Математический расчет дифракции звуковых волн

Акустическая волна огибает верхнюю грань экрана за счет явления волновой дифракции. Базовым критерием расчета эффективности преграды выступает безразмерное число Френеля (), отражающее геометрическую разность траекторий звуковых лучей:

Значения переменных в расчетной формуле:

• — расчетная длина звуковой волны;
• — разность хода звуковых лучей;
• — длина ломаной линии пути звука через верхний срез экрана;
• — кратчайшее прямое расстояние от источника звука до точки замера.

На основании числа Френеля определяется расчетное снижение шума на объекте ():

Построение расчетных карт шума

Специализированное программное обеспечение строит цифровую модель рельефа и рассчитывает изофоны — линии равного уровня звука. Это позволяет обосновать координаты установки экрана и его проектную высоту, составляющую от 2 до 6 метров.

Для увеличения эффективности верхний ярус стоек комплектуется наклонным козырьком под углом 30–45° в сторону источника шума. Такой конструктив эквивалентен увеличению высоты прямого экрана на 0,5–1,0 метр без нежелательного утяжеления фундамента и роста парусности.

Конструктивные типы панелей: поглощение, отражение и светопропускание

Подбор панелей зависит от расстояния до источника звука, плотности окружающей застройки и требований дорожной безопасности. Завод DoorHan выпускает три базовых типа модульных панелей монтажной толщиной 85, 100 и 115 мм.

Шумопоглощающие панели с минераловатным сердечником

Работа панелей базируется на переходе кинетической энергии звука в тепловую форму за счет вязкого трения воздуха в порах утеплителя:

• Лицевая стенка: лист из оцинкованной стали толщиной 0,7–1,2 мм или алюминия 1,0–1,5 мм с перфорацией диаметром 3–5 мм (коэффициент перфорации около 30 %).
• Акустический сердечник: гидрофобизированная плита из базальтового волокна плотностью 80–120 кг/м³.
• Защитный слой: прочный стеклохолст и гидроизоляционная мембрана, которые защищают минеральную вату от выдувания волокон ветром и намокания.

Панели обеспечивают индекс звукоизоляции до 36–38 дБ и относятся к наивысшему классу звукопоглощения А.

Шумоотражающие глухие и светопрозрачные конструкции

Шумоотражающие элементы направляют звуковую волну обратно в сторону источника или в небо. Сплошные металлические кассеты прочны, но их установка вдоль узких участков дорог создает эффект реверберации (эха), который усиливает общий шум внутри полосы движения.

Для устранения этого эффекта и сохранения безопасности движения проектируются комбинированные экраны со светопрозрачными секциями:

• Светопрозрачный слой выполняется из монолитного поликарбоната или ударопрочного акрилового стекла (ПММА) толщиной 10–20 мм в жесткой рамной конструкции.
• Светопропускание материала достигает 85–90 %, что исключает эффект замкнутого тоннеля для водителей и сохраняет инсоляцию придорожной территории.
• В комбинированной схеме нижний ярус высотой 1–1,5 м собирают из глухих металлических панелей, стойких к летящим камням, средний ярус делают прозрачным, а верхний закрывают шумопоглощающими кассетами.

На закрытых индустриальных территориях защитный периметр проектируется в едином комплексе со зданиями, где используются энергоэффективные сэндвич-панели для промышленных зданий.

Заводская комплектность DoorHan и технология бессварочного монтажа

Скорость установки экранов на протяженных участках определяется степенью готовности конструктивных элементов. Системы DoorHan производятся в заводских условиях и доставляются на строительную площадку в виде готовых сборочных комплектов.

Монтаж экранов выполняется полностью без сварочных работ:

• Несущие балки: производятся из горячекатаных двутавров расчетного сечения с приваренными в заводских условиях фланцевыми основаниями.
• Регулируемые анкеры: овальные пазы в базовых пластинах стоек позволяют выравнивать конструкции по вертикали и нивелировать неровности свайного поля.
• Модульная сборка: панели длиной 3 000–4 000 мм и высотой 500–1 000 мм заводятся по пазам двутавров сверху вниз без применения дополнительного крепежа.
• Страховочные тросы: сквозь внутренние полости стоек и торцы панелей пропускаются стальные канаты, удерживающие панели при аварийном наезде автотранспорта.
• Технологические проемы: в единый контур встраиваются шумозащитные распашные ворота и калитки DoorHan для проезда аварийных служб и эвакуации.

Для сопутствующих диспетчерских пунктов, КПП и административных зданий производитель поставляет согласованные по стилю фасадные алюминиевые системы.

Техническое сравнение типов панелей шумозащитных экранов

Профессиональная шумозащита объектов и инженерная поддержка DoorHan

Эффективная защита от производственного и транспортного шума требует точного совмещения акустических расчетов, аэродинамической стойкости каркаса и антикоррозионной долговечности материалов. Комплектные шумозащитные экраны DoorHan сокращают сроки строительных работ в 2–3 раза, исключают сварочные операции на объекте и соответствуют жестким строительным регламентам СП 51.13330.2011 и СТО АВТОДОР.

Если остались вопросы, свяжитесь с нашими специалистами для разработки карты шума и расчета готового комплекта: инженерный отдел DoorHan выполнит расчет акустической эффективности вашего участка, определит геометрию барьера и предоставит спецификацию с чертежами узлов для включения в проектную документацию.
